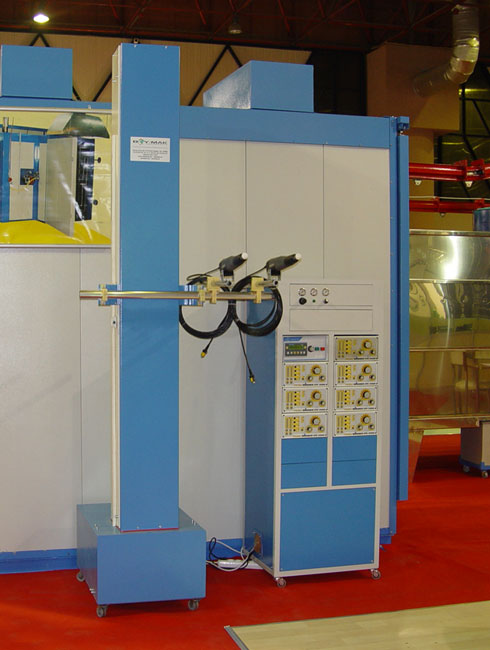

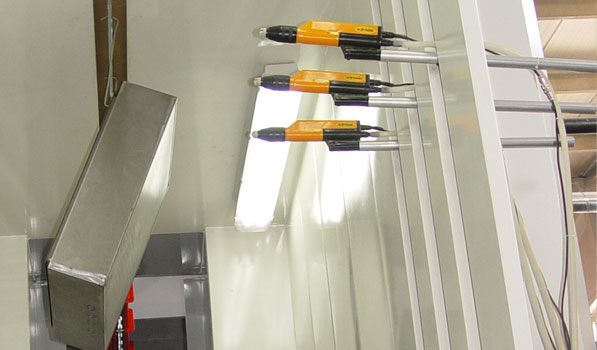

BYMOT2000 Automatic CORONA Toz Boya Tabancası |
BYMOT2000 Elektrostatik Toz Boya Tabancası, ergonomik yapısı ve hafifliği sayesinde, yormadan boyama yapılmasını sağlamaktadır. Yüksek gerilim kaskatı tabancaya entegre edilmiştir. Tetik sistemi hassas ve dokunmatiktir. Elektrot gurubu özel olarak tasarlanmıştır ve toz boya partiküllerini homojen olarak dağıtmaktadır.
Üzerinde çalışılan parça geometrisine göre çeşitli nozullar ile derinliği olan parçalar kolaylıkla boyanabilir. Kaskat gurubunu uzun çalışmalarda verim düşüklüğünü önleyen ve boya partiküllerini parçalayarak iş barçası üzerine homojen olarak dağıtan VORTEKS havası tüm modellerimizde mevcuttur. Tabanca kabze kısım karbon esaslı iletken malzemeden imal edilerek statik yükün insana zarar vermemesi sağlanmıştır. Tabanca demonte haldedir tüm parçalarına kolaylıkla ulaşılabilir. Hızlı bir şekilde parça değişimi yapılarak her hangi bir arızada firmanın iş kaybı minimize edilir.
 |
BYMOT2000 Manuel CORONA Teknik Özellikler... |
|
| Ağırlık |
504 gr. |
| Giriş Gerilimi |
max 22Vpp |
| Çıkış Gerilimi |
max 100 KV.DC |
| Giriş akımı |
max 0.9 Amp |
| Çıkış akımı |
max 160 Mikro Amp DC |
| Koruma Cinsi |
IP 54 |
| Kıvılcımlaşma |
FN |
| Yapı Tarzı |
EN 50050+50053 TZ. |
| Giriş Hava Basıncı |
5 bar meme |
| Kutup |
Negatif |
| Toz Boya Çıkışı |
500 gr/dak. (max.) |
| Hava giriş basıncı |
max 3 bar /43.5 Psi |
|
BYM 2001 Güç Ünitesi... |
BOYMAK BYM2001 Elektrostatik Güç Ünitesi, toz boya püskürtme sisteminin hava kontrolünü ve tabancaya giden
kademesiz ayarlı voltajı sağlayan bir ünitedir. Bu ünite hem manuel tabancalarda hemde otomatik tabancalarda kullanılan
bir cihazdır.
Güç ünitesinde Modülün ön yüzeyindeki kontrol panelinden tüm voltaj değerlerini okumak ve ayarlamak mümkündür.
Modülün ön kısmında bulunan ayarlanabilir regülatörler sayesinde, dozaj havası boya besleme havası ve vorteks havası kolaylıkla ayarlanır. Koruma sınıfı diğer sistemlerden farklı olarak IP 54 olarak imal edilmiştir.
Düz yüzeylerin boyanması, girintili çıkıntılı parçaların boyanması ve boyası istenilen düzeyde olmayıp tekrar boyanması dijital modül üzerindeki statik ayar düğmesi yapılmaktadır. Cihazın arka kısmında voltaj oynamalarına karşi cihazı korumak için sigortalar mevcuttur. Özel tasarlanmış tabanca kablosu giriş soketi ve açma kapama düğmesi ayrıca cıhaz üzerindeki statik elektrik yükünü aktaracak topraklama kablosu mevcuttur. Cihazın dış kutusu elektrostatik boya ile kaplı ve sızdırmazlık elemanları ile tecrit edilmiştir.
|
BYM2001 Güç Ünitesi Teknik Özellikler... |
|
| Genişlik |
595mm |
| Yükseklik |
120mm |
| Derinlik |
740mm |
| Ağırlık |
yaklaşık 3.8kg |
| Ana Giriş Voltajı |
85 VAC den 250 VAC |
| Frekans |
47 Hz den 440 Hz |
| Giriş Gücü |
max 25 W |
| Çıkış Voltajı |
max 22 Vpp |
| Çıkış Akımı |
max 0.9 amp |
| Corona Akım Limit |
5 mikroA den 120 mikro A ayarlı |
| Valve Kontrol Voltajı |
24 VDC |
| Koruma Sınıfı |
IP 54 |
| Yüksek Voltaj |
0 dan 100 kV |
| Corona Akım |
0 dan 120 mikroA |
| Trıbo Akım |
0 dan 5 mikroA |
| Basınç Aralığı |
6…8 bar |
| Hava Girişi |
10-12 bar |
| Hava Miktarı |
max 20 m3/saat |
| Çıkış Havası |
- |
| Tabanca Giriş Basıncı |
2 den 12 m3/saat |
|
ENJ2002 Toz Boya Enjektörü... |
ENJ2002 Toz boya enjektörü, toz boya deposundan aldığı boyayı tabancalara aktaran özel olarak tasarlanmış bir parçadır. İyi tasarlanmış bir enjektör venturi sistemi ile toz boyayı homojen olarak tabancalara aktarması gerekmektedir. Oymak toz boya enjektörleri toz boyayı yardımcı hava ile birlikte ana modül üzerindeki regülatörler vasıtası ile homojen olarak tabancalara ulaştırmaktadır. Enjektör üzerinde bulunan meme ve teflon burçlar özel olarak tasarlanmıştır.
|
ENJ2002 Toz Boya Enjektörü Teknik Özellikler... |
|
| Toz Boya Bağlantısının Çapı |
12 mm |
| Teflon Burç |
12 mm 1 adet |
| Enjektör Memesi Çapı |
3 mm |
| Hava Bağlantısının Çapı |
NW 6 |
| 3.5 Bar'da sıkıştırılan hava miktarı |
Max. 6 Nm3/saat |
| Hava Basıncı |
Max. 2-6 bar |
| Toz Boya Kapasitesi |
yaklaşık 50-380 gr/dk |
|
TBH12 Toz Boya Hortumu... |
TBH12 Boymak Toz Boya Hortumları anti statik grafitli özel imal edilmiş hortumlardır. üzerinde elektrostatik yük birikmesi olmaz ve boya partikülleri iç kısmının kayganlığı nedeni ile akışkanlığı nedeni ile kolayca tabancaya ulaşır. Temizlik esnasında iç cidarına boya yapışmayacağı için hızlı bir şekilde basınçlı hava uygulayarak temizlenir.
|
TBH12 Teknik Özellikler... |
|
| Toz Boya Bağlantısının Çapı |
12mm |
| Toz boya bağlantısının çap |
12mm |
| Hava Bağlantısının Çapı |
NW 6 |
| 3.5 Bar'da sıkıştırılan hava miktarı |
Max. 6 Nm3/saat |
| Hava Basıncı |
Max. 6 bar |
| Toz Boya Kapasitesi |
yaklaşık 50-280 gr/dk |
|
TBH12 Özel Grafit Boya Hortumu Teknik Özellikler... |
|
| Toz boya bağlantısının çapı |
12mm |
| Teflon burç |
12mm 1 adet |
| Enjektör memesi çapı |
3mm |
| Hava bağlantısının çapı |
NW 6 |
| 3.5 barda sıkıştırılan hava miktarı |
Max. 6 Nm3/saat |
| Hava basıncı |
Max. 2-6 bar |
| Toz boya kapasitesi |
yaklaşık 50-380 gr/dk |
|
AR50 Taşıyıcı Araba... |
Taşıyıcı araba elektrostatik toz boya cihazı, tabancası ve toz boya deposunun kompakt olarak toplandığı bir araçtır. Özel tasarımı sayesinde son derece kullanışlı olan taşıyıcı arabalar alt kısmında bulunan tekerlekler vasıtası ile kolaylıkla taşınmaktadır. Kompakt oluşu sebebi ile çok fazla yer kaplamamakta ve cihaz kontrolü tek bir merkezden yapılmaktadır. Ana konsül iç kısmına yerleştirilen şartlandırıcı vasıtası ile kompresörden gelen nem belli bir oranda konsül üzerinde yakalanır. Kompresör havasının miktarı konsül üzerinden ayarlanır.
|
AR50 Taşıyıcı Araba Teknik Özellikler... |
|
| Genişlik |
595mm |
| Yükseklik |
800mm |
| Derinlik |
350mm |
| Askı |
1 adet |
| Tekerlek |
4 adet |
| Şartlandırıcı |
1 adet |
| Regülatör |
6-8 bar 1 adet |
| Ağırlık |
yaklaşık 8 kg |
| Basınç aralığı |
10…12 bar |
| Yapı malzemesi |
St37 1,2 mm elektrostatik toz boyalı saç |
|
TBD50-200 Toz Boya Deposu... |
Boymak toz boya depoları corona ve tribo sistemde kullanılmak üzere 50lt,100,lt,160lt,200lt olarak tasarlanmıştır. Toz boya depoları toz boyanın konduğu ve üzerinde enjektörlerin bulunduğu özel tasarlanmış depolardır. Toz boya depolarının alt kısmına yerleştirilen ithal akışkan taban vasıtası ile boya hareketlendirilir. Akışkan taban havayı geçirir fakat boyayı geçirmez.
Bu sayede depo içerisine aktarılan boya partikülleri hareketlenir. Depo üzerinde özel olarak yataklanmış enjektörler boyayı rahat bir şekilde emerek tabancalara ulaştırır. Depo üzerinde bulunan sızdırmaz kapak vasıtası ile hızlı bir biçimde taze boya ilavesi yapılır.
|
TBD50 Teknik Özellikler... |
|
| Genişlik |
300 mm |
| Yükseklik |
400mm |
| Derinlik |
250mm |
| Kabartma |
250*300*8 mm |
| Kapak |
Menteşeli 1 adet |
| Enjektör yuvası |
1 adet |
| Hava giriş |
8 lik |
| Hava ihtiyacı |
3-6 bar |
| Yapı malzemesi |
ST 37 1,2 mm elektrostatik boyalı. |
|
